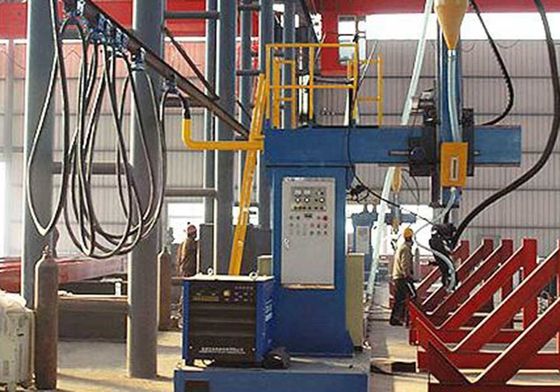

ক্যান্টিলিভার এইচ বিম ওয়েল্ডিং মেশিন বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম

মেশিনটি কার্ট, কলাম, বুম, ওয়েল্ডিং আর্ম এবং টুল ক্যারি, যান্ত্রিক ওয়েল্ডিং টর্চ ট্রেসিং ডিভাইস, ফ্লাক্স ট্রিটমেন্ট সিস্টেম, গ্যাস সার্কিট এবং বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম নিয়ে গঠিত।

মেশিনটি কার্ট, কলাম, বুম, ওয়েল্ডিং আর্ম এবং টুল ক্যারি, যান্ত্রিক ওয়েল্ডিং টর্চ ট্রেসিং ডিভাইস, ফ্লাক্স ট্রিটমেন্ট সিস্টেম, গ্যাস সার্কিট এবং বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম নিয়ে গঠিত।

কার্ট, কলাম এবং বুম মেশিনের কাঠামো।ঢালাই বন্দুক যান্ত্রিক ট্র্যাকিং ডিভাইস ঢালাই মাথা সমর্থন এবং ঢালাই টিপ অবস্থান সামঞ্জস্য করতে ব্যবহৃত হয়. উপরের & নীচের এবং বাম & ডান ভ্রমণের জন্য গাইডিং রেলগুলির সাথে ঘনিষ্ঠভাবে সংযুক্ত করার জন্য টুল ক্যারেজের বেশ কয়েকটি গ্রুপ রয়েছে।ড্রাইভিং ডিভাইসের দুটি গ্রুপ উপরের অংশে ঢালাই অস্ত্র ভ্রমণ চালনা করতে ব্যবহার করা হবে, নীচে, বাম এবং ডান দিক।

যান্ত্রিক ঢালাই মোমবাতি ট্র্যাকিং ডিভাইস ঢালাই বাহুর নীচের অংশে এবং ঢালাই মাথা তারের খাওয়ানোর ডিভাইস উপরের অংশে ইনস্টল করা হয়,যা সুইডিং টিপ সুইডিং সিমে লক্ষ্য করা যেতে পারে, কিন্তু একটি নির্দিষ্ট ফাঁক সঙ্গে রাখা. গাইডিং চাকার একটি জোড়া workpiece এর ঢালাই seam দুই পক্ষের কাছাকাছি হবে। যখন ঢালাই seam বাম এবং ডান দিক বাঁকা হয়,স্প্রিং এর নমনীয় প্রতিক্রিয়া মাধ্যমে, গাইডিং হুইলের উপরের দিকে ক্রস স্লাইডগুলি বাম বা ডানদিকে সামঞ্জস্য করা হবে। যখন সিলিন্ডারের ইলাস্টিক প্রতিক্রিয়ার মাধ্যমে ওয়েল্ডিং সিউমটি উপরের এবং নীচের দিকে বাঁকা হয়,ক্রস স্লাইডগুলি গাইডিং হুইল দ্বারা চালিত উপরের এবং নীচের দিকে সামঞ্জস্য করা হবেঅতিরিক্তভাবে, ওয়েল্ডিং টর্চ জন্য বাম-ডান নিয়ন্ত্রক ডিভাইস সজ্জিত করা হয়।

ফ্লাক্স চিকিত্সা সিস্টেমটি ফ্লাক্স বালতি এবং ফ্লাক্স পুনরুদ্ধার মেশিনের সমন্বয়ে গঠিত। ফ্লাক্স বালতি এবং ফ্লাক্স পুনরুদ্ধার ব্যারেলের একটি সেট ওয়েল্ডিং বাহুতে ইনস্টল করা হয়।ফ্লাক্স পুনরুদ্ধার মেশিন কার্ট উপর সেট আপ করা হয়. ফ্লাক্সটি ভালভের মাধ্যমে ফ্লাক্স বালতি থেকে ওয়েল্ডিং সিমে প্রবাহিত হবে এবং তারপরে ওয়েল্ডিং টিপ দ্বারা ওয়েল্ডিং কাজটি করা হবে।ঢালাই টিপ পিছনের দিকে ফ্লাক্স পুনরুদ্ধার পাইপ ব্যারেল অবশিষ্ট ফ্লাক্স সংগ্রহ করবে, যা স্ক্রিন দ্বারা ফিল্টার করার পরে ভালভের মাধ্যমে ফ্লাক্স বালতিতে ফিরে আসবে।ধুলো ফ্লাক্স পুনরুদ্ধার মেশিন মধ্যে স্তন্যপান করা হবে এবং ফ্লাক্স বড় ব্লক পুনরুদ্ধার ব্যারেল মধ্যে অবশিষ্ট থাকবে.

ইলেকট্রিক কন্ট্রোল সিস্টেম ইলেকট্রিক কন্ট্রোল বক্স এবং অপারেশন প্যানেল গঠিত। এই সিস্টেমের মাধ্যমে, মেশিনের সব অপারেশন,ওয়েল্ডিং মেশিন এবং ফ্লাক্স পুনরুদ্ধার মেশিন সুইচ ঢালাই পরামিতি সমন্বয় নিয়ন্ত্রিত এবং সঞ্চালিত হবে.
