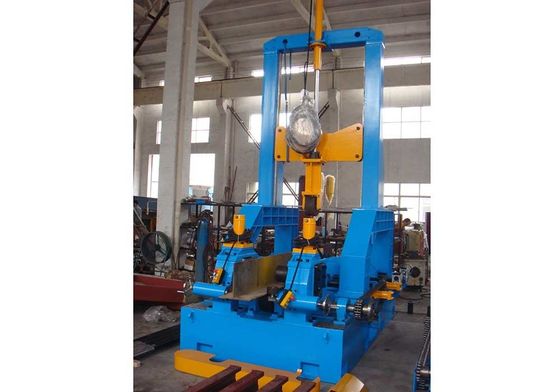

PHJ ইন্টিগ্রেটেড এইচ বিম ওয়েল্ডিং মেশিন আর্ক ওয়েল্ডিং এবং সোজা

মডেলঃ PHJ-15

- ফ্ল্যাঞ্জ বেধ T:6-25mm

- ফ্ল্যাঞ্জের প্রস্থ B: 200-800mm

- ওয়েব বেধ A:4-40mm

- ওয়েব উচ্চতা H:200-1500mm

- বিম দৈর্ঘ্য L:4000-15000mm

- ওয়েল্ডিং পদ্ধতিঃ সমতল SAW (একক তারের)

- সর্বোচ্চ ফিলি উচ্চতাঃ 8 মিমি

- ইনপুট কনভেয়রঃ মোট 12m, তিনটি টুকরা, তাদের মধ্যে একজন ড্রাইভার

- আউটপুট কনভেয়রঃ মোট 12 মিটার, এর মধ্যে দুটি উচ্চতর

- প্রধান মোটর: ৭.৫ কিলোওয়াট

- কাজের গতিঃ ০.২-২ মিটার/মিনিট

- কনভেয়র মোটর: 0.75kWx2

- ওয়েল্ডিং শক্তিঃ লিংকন পিপি-১০০০

- ফ্লাক্স রিসাইক্লার: ZH-100 ((3kWx2)

- হাইড্রোলিক সিস্টেম মোটরঃ 5.5kW

- নামমাত্র কাজের চাপঃ 6-8Mpa

- সর্বোচ্চ সিস্টেম চাপঃ 10Mpa

সমাবেশ অংশঃ

চারটি সেট সেন্টারিং এবং অবস্থান ফিক্সচার রয়েছে, সিঙ্ক্রোনাইজড ওয়ার্কিং, হ্যান্ড হুইল দ্বারা সামঞ্জস্য করা হয়, সীসা স্ক্রু দ্বারা কেন্দ্রীভূত এবং হাইড্রোলিক সিলিন্ডার দ্বারা clamped।

ইনপুট কনভেয়র শেষে প্রাথমিক সেন্টারিং হাত রয়েছে। যখন ফ্ল্যাঞ্জ এবং ওয়েবটি মূল দেহের মধ্যে উত্তোলন করা হয়, এটি মূলত প্লেটগুলিকে কেন্দ্র করে এবং ওয়েবকে ওভারল্যাপিং থেকে সমর্থন করে।

আউটপুট কনভেয়র শেষে ফ্ল্যাঞ্জের জন্য ম্যানুয়াল সেন্টারিং ফিক্সচারগুলির একটি সেট রয়েছে, এটি সামঞ্জস্য করে কেন্দ্রকে স্থিতিশীল করতে।

ইনপুট সাইডে ওয়েব এবং ফ্ল্যাঞ্জকে সারিবদ্ধ করার জন্য একটি সারিবদ্ধ ব্লক রয়েছে।

- ওয়েল্ডিং পার্টঃ

একই সময়ে সমতল ফিলিটে আই বিমকে ওয়েল্ড করার জন্য উভয় পক্ষের এক সেট ওয়েল্ডিং টর্চ।

স্বয়ংক্রিয় তারের ফিডার সহ ওয়েল্ডিং শক্তি CHENGDU HUAYUAN MZ-1000।

স্বয়ংক্রিয় ফ্লাক্স পুনর্ব্যবহার সিস্টেমের দুটি সেট। ফ্লাক্সটি স্বয়ংক্রিয়ভাবে সিউমে ফিড করা হয়, এবং পুনরাবৃত্তি ব্যবহারের জন্য ফ্লাক্স পুনর্ব্যবহারের জন্য টর্চের পরে সাক মুখ রয়েছে।

ওয়েল্ডিং গতি ইনভার্টার দ্বারা পরিবর্তনশীল। ব্যবহারকারী অবাধে যুক্তিসঙ্গত গতি নির্ধারণ করতে পারেন।

- সোজা অংশঃ

এইচ-বিমেলের ঝালাইয়ের পরে বিকৃতি হবে। সোজা অংশটি ব্যবহার করুন, বিমেলটি সোজা করা যেতে পারে।

উপরের রোলটি ফ্ল্যাঞ্জের বেধ এবং বিকৃতি অনুযায়ী হাইড্রোলিক সিলিন্ডার দিয়ে উপযুক্ত চাপ দিতে পারে।

সমস্ত রোলগুলি যোগ্যতাসম্পন্ন খাদ ধাতু দ্বারা তৈরি করা হয় এবং ত্রুটিগুলি এড়াতে, স্থিতিশীলতা এবং দীর্ঘ জীবন নিশ্চিত করতে তাপ চিকিত্সা করা হয়।

সোজা করার গতি এক মোটর এবং গিয়ার বক্স দ্বারা চালিত, ইনভার্টার দ্বারা নিয়ন্ত্রিত, সমাবেশ গতির সমান।

হাইড্রোলিক উত্তোলিত কনভেয়র রয়েছে। এটি বিকৃতি অনুসারে উত্তোলন করতে পারে, মেলামেশা, ওয়েল্ডিং এবং সোজা করার সমাপ্তিটি সমর্থন করতে।

এই প্রক্রিয়াটি MITSUBISHI PLC দ্বারা নিয়ন্ত্রিত হয়। চালিত মোটরটি এসি ইনভার্টার দ্বারা নিয়ন্ত্রিত হয়। হাইড্রোলিক সিস্টেমের জন্য একটি সূক্ষ্ম ফিল্টার রয়েছে যা ইলেক্ট্রোম্যাগনেটিক ভালভকে দীর্ঘ জীবন দিতে পারে।

সোজা অংশটি ক্রস-সেকশনে ওয়েল্ডিংয়ের সময় বিকৃতি হ্রাস করার জন্য কাজ করছে।
