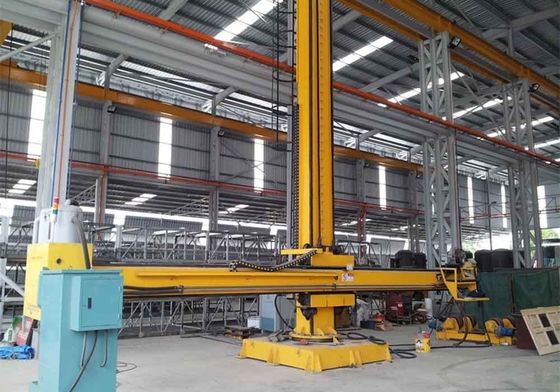

স্বয়ংক্রিয় কলাম বুম ওয়েল্ডিং ম্যানিপুলেটর HC6060 SAW হেড সহ

ওয়েল্ডিং ম্যানিপুলেটর একটি স্বয়ংক্রিয় ওয়েল্ডিং সরঞ্জাম এবং ব্যাপকভাবে ব্যবহৃত হয়। এটি বুম উত্তোলন, বুম প্রসারিত,কলাম ঘোরানো এবং ট্রলি রেল উপর ভ্রমণ. বুমের শেষটি রোটার বা পজিশনারগুলির সাথে একসাথে কাজ করে ট্যাঙ্কে ওয়েল্ডিং করার জন্য SAW হেড দিয়ে সজ্জিত করা যেতে পারে। যেহেতু ওয়েল্ডিং স্বয়ংক্রিয়, এটি সময় এবং শ্রম ব্যয় সাশ্রয় করতে পারে।তাই মেশিন ব্যাপকভাবে বায়ু টাওয়ার যেমন শিল্পে ব্যবহৃত হয়, বয়লার, রাসায়নিক, শিপিং ইয়ার্ড, অটোমোবাইল, ধাতব কাঠামো ইত্যাদি

এই মেশিনটি মূলত কলাম অংশ, গাইড প্লেট অংশ, বুম অংশ, লিফট হ্রাসকারী অংশ, ওজন ভারসাম্য, এবং মোটরযুক্ত স্লাইডিং বোর্ড, অপারেট প্ল্যাটফর্ম এবং ম্যানুয়াল লক সিস্টেম দ্বারা গঠিত।

কলাম, বুম, গাইডার ব্লক welded এবং শক্তি মুক্তি হয়। গাইড রেল Mn ইস্পাত তৈরি করা হয়।

ঢালাইয়ের পরে, কলাম এবং বুম তাপ চিকিত্সা করা হয়, এবং নির্ভুলতা নিশ্চিত করার জন্য সূক্ষ্ম মেশিন।

উপরের / নীচের & বাম / ডান গাইড চাকাগুলি এক্সান্ট্রিক অক্ষ কাঠামো, তাদের সামঞ্জস্যের মাধ্যমে, গাইড রেলগুলির ফাঁকটি রেলগুলির অপচয়কে ক্ষতিপূরণ দেওয়ার জন্য সামঞ্জস্য করা যেতে পারে।

সমস্ত শ্যাফ্ট, অক্ষ সহ শ্যাফ্ট বোল্টগুলি তাপীয় পরিশোধন করা হয়।

বুম উচ্চতা ব্রেক, কৃমি চাকা হ্রাসকারী, চেইন এবং চেইন চাকা সঙ্গে মোটর মাধ্যমে হয়। উপরে এবং নীচে সীমিত সুইচ আছে।

বুম এক্সটেনশনটি ওয়ার্ম হুইল হ্রাসকারী চালিত গিয়ার এবং র্যাকের মাধ্যমে মোটর দ্বারা চালিত হয়। মাথা এবং প্রান্তে সীমিত সুইচ রয়েছে। গতিটি ইনভার্টার দ্বারা নিয়ন্ত্রণ করা হয়, সংখ্যাগুলিতে প্রদর্শিত হয়।

বুমের সামনের প্রান্তে বন্দুক সামঞ্জস্য করার ইউনিট রয়েছে, বন্দুকটি উপরে / নীচে, বাম / ডান মোটরযুক্ত হতে পারে।

কলাম এবং বেসমেন্ট slew ভারবহন দ্বারা সংযুক্ত করা হয়, কলামটি ম্যানুয়াল দ্বারা +/- 180 ডিগ্রী ঘোরানো এবং ম্যানুয়াল দ্বারা যে কোনও অবস্থানে লক করতে পারে।

কলাম এবং বুমের আয়তক্ষেত্রাকার গাইডগুলি 16Mn উপাদান, যা উচ্চ শক্তি। এবং চাকাগুলিতে গ্রীস চার্জ গর্ত রয়েছে যা রক্ষণাবেক্ষণের জন্য সুবিধাজনক।

সিঁড়ির উপরে একটি নিরাপদ গার্ড আছে এবং ট্রান্সমিশন অংশে নিরাপদ কভার প্রদান করা হয়।

ইলেকট্রিক কন্ট্রোল সিস্টেম ক্যাবিনেট, রিমোট প্যানেল, ইনভার্টার শ্নাইডার থেকে।
